QFP 64ピンチップDIP化ボード提供  投稿者：ケンケン  投稿日：2017年12月23日(土)19時51分0秒 NE0356lan1.rev.em-net.ne.jp 返信・引用

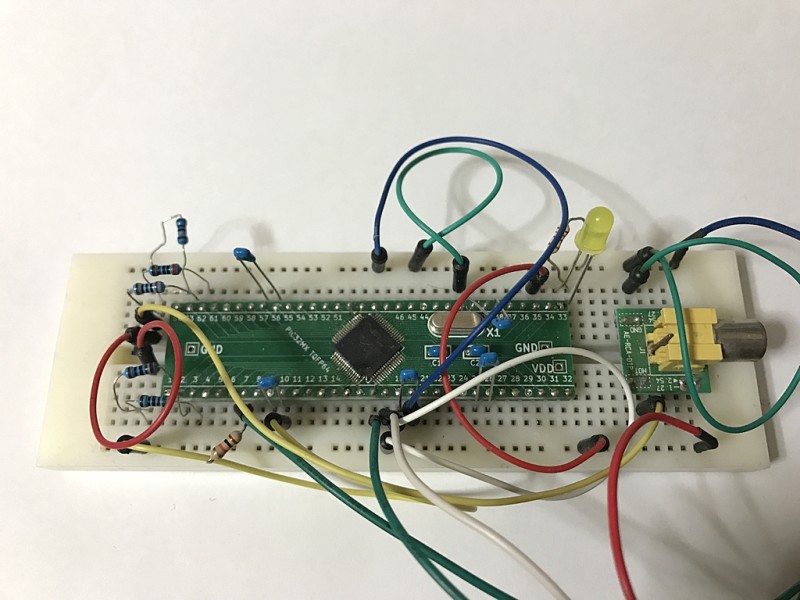

  0.5mmピッチのQFP 64ピンチップをブレッドボードで使用するための変換基板を、
秋葉原の電子工作スペース「Assemblage」にて1枚200円（税込）で販売して
もらうことになりました。
汎用のものと、PIC32MX、PIC32MK用に特化した2種類があります。
これまで、あってもよさそうなのですが売られていなくて、仕方がないので
自分で作りました。きっとほかにも必要な人がたくさんいるに違いない、と思い
ましたので、提供することにしました。
ブレッドボードは短いものではなく、長いものを使ってください。

PIC32MX専用基板はVDDとして10、26、38、57番ピンが接続、GNDとして9、25、41番
ピンが裏面ベタに接続されています。
水晶またはセラミック発振子を39、40番ピンに接続し、両端をGNDに接続する
コンデンサも取り付け可能です。一部PIC24やdsPICでもピン配置が同じなので
使用可能です。
私が愛用してるPIC32MX370F512Hにも対応しているので、次期MachiKania
（開発コードMegalopa）をブレッドボードで作る場合にも使えます。
一応回路図も載せておきます。

汎用基板のほうは裏面がベタになっており、基板両端の穴とつながっています。


Assemblageについてはこちらになります。　http://assemblage.tokyo/
ガード下のハンダ付けができるスペースです。通販はありませんので秋葉原に
寄った際に購入してください。
秋葉原に行けなくてどうしても欲しい方は、このページ下部の「管理者へメール」
に連絡いただければ、1枚200円＋郵送料で提供いたします。
